Vertikale Augmentation im ästhetischen Bereich

In diesem Fall behandelte Prof. Dr. Arndt Happe einen 33-jähirgen männlichen Patienten nach chirurgischer Entfernung eines Schneidezahns mit externer Wurzelresorption.
Porträt PD Dr. Arndt Happe
Prof. Dr. Arndt Happe
> Mehr Infos

Abbildung 1

Ausgangssituation nach chirurgischer Entfernung eines Schneidezahns mit externer Wurzelresorption.

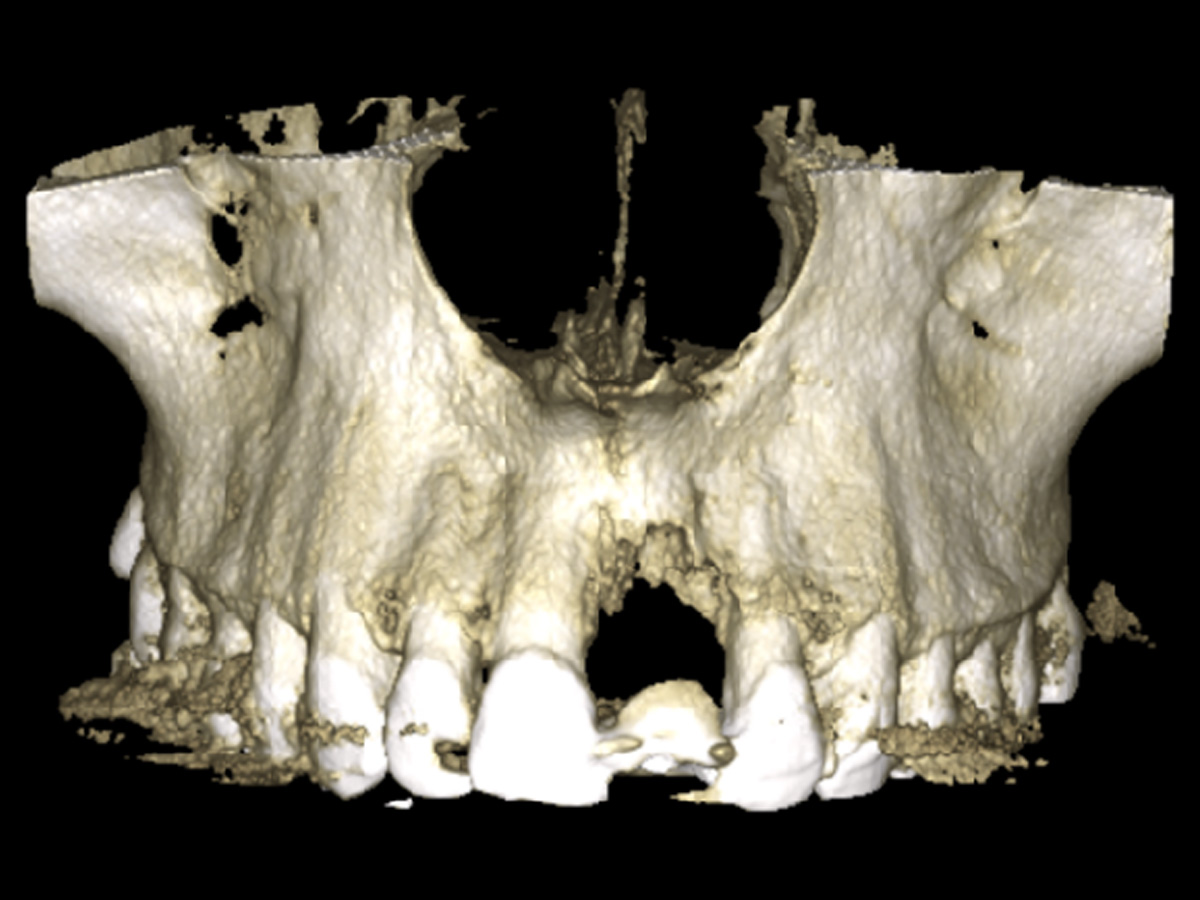

Abbildung 2

CBCT-Scan zeigt vertikalen Knochendefekt nach Klasse 5 von Benic und Hämmerle.

Abbildung 3

Rekonstruktion der bukkalen und palatinalen Knochenplatte mit der Lamina hart (OsteoBiol®).

Abbildung 4

Der entstandene Raum wurde mit autogenen Knochenspänen gefüllt, die vom Ramus entnommen wurden.

Abbildung 5

Die Stelle wird mit einer Membran aus nativem Kollagen (Evolution, OsteoBiol®) abgedeckt.

Abbildung 6

Abheilung nach einer Woche.

Abbildung 7

Situation 4 Monate nach der Knochenaugmentation.

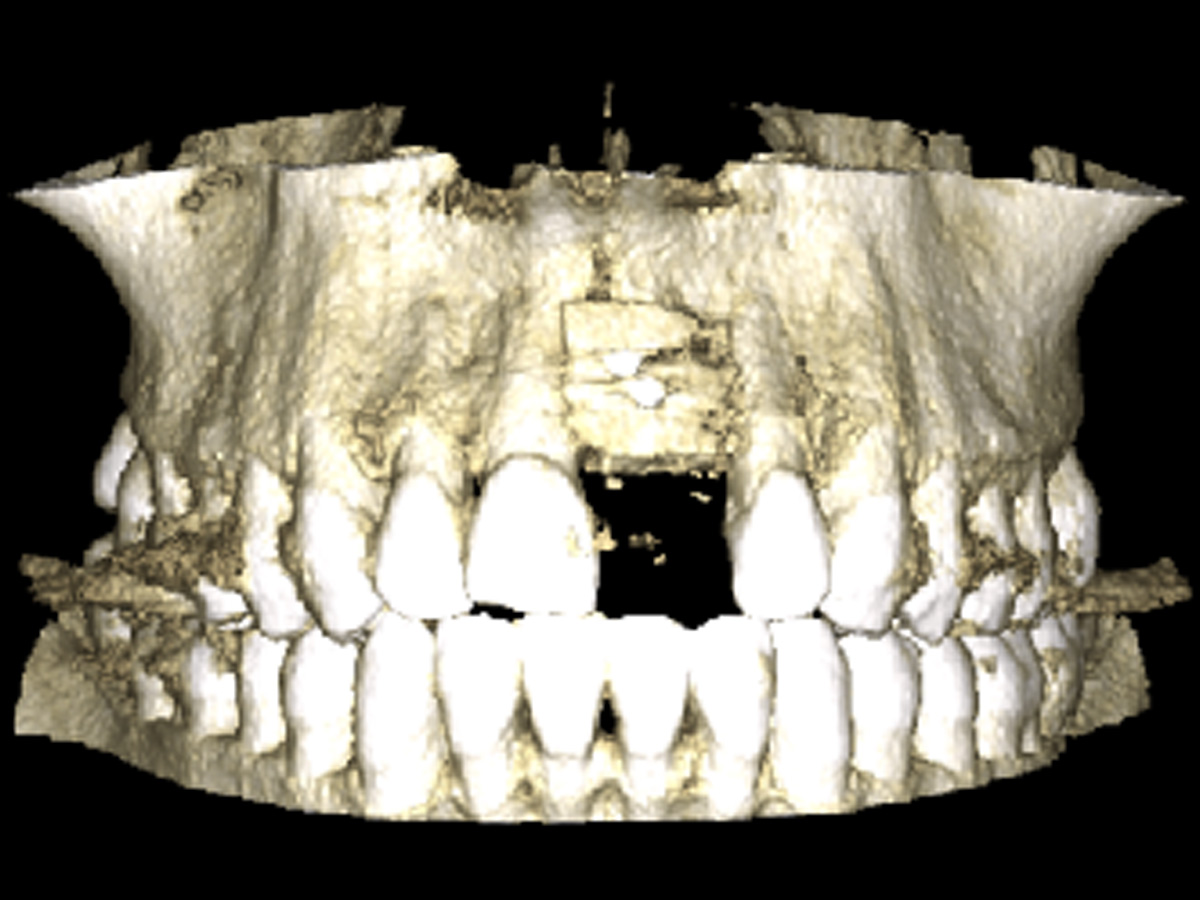

Abbildung 8

DVT 4 Monate nach der Knochenaugmentation.

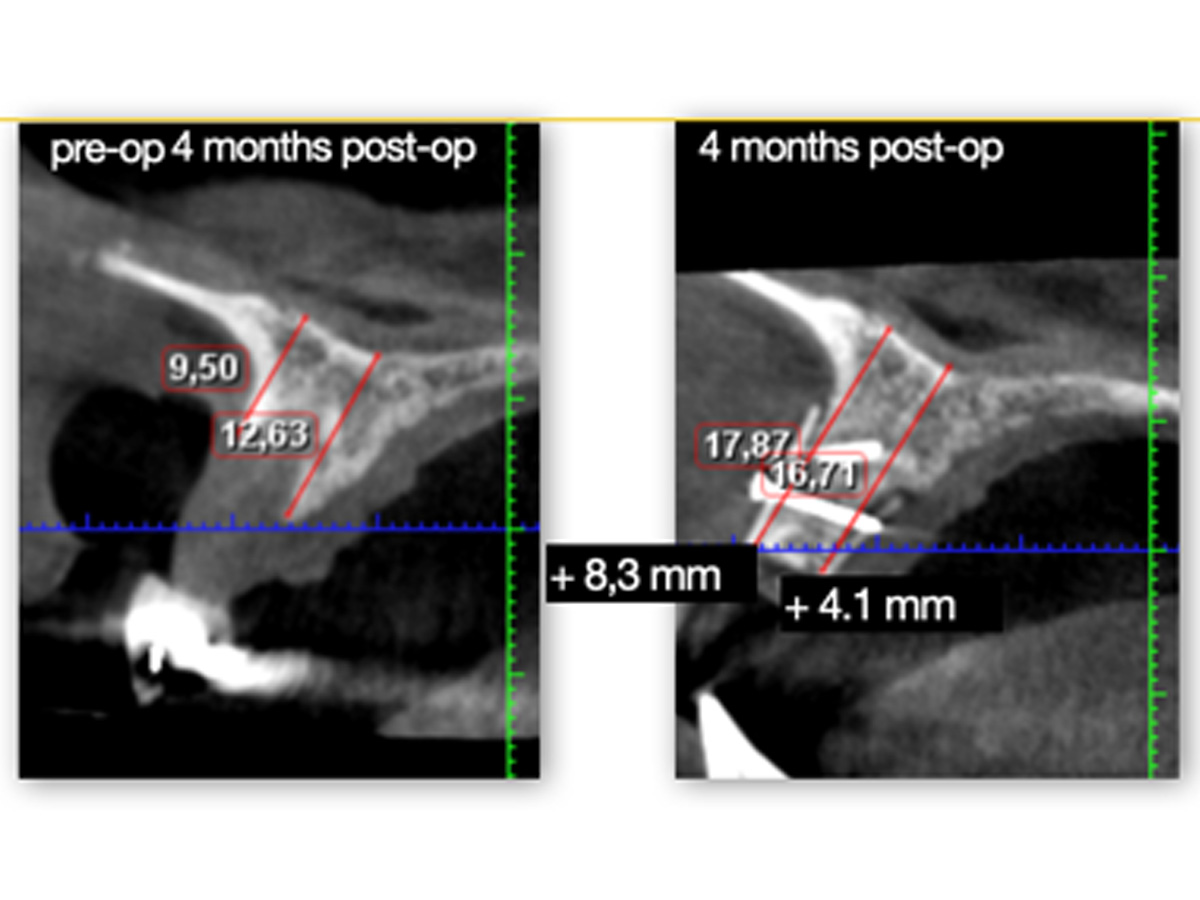

Abbildung 9

DVT-Schnitt vor und nach dem Eingriff zeigen den Gewinn an augmentiertem Knochen.

Abbildung 10

Klinischer Bereich 4 Monate nach der Augmentation vor der Implantation.

Abbildung 11

Einsetzen des Implantats.

Abbildung 12

Okklusalansicht des Implantats mit 3,3 mm Durchmesser.

Abbildung 13

Wundverschluss mit mikrochirurgischem Nahtmaterial

Abbildung 14

Endergebnis 2 Jahre nach der Implantation.

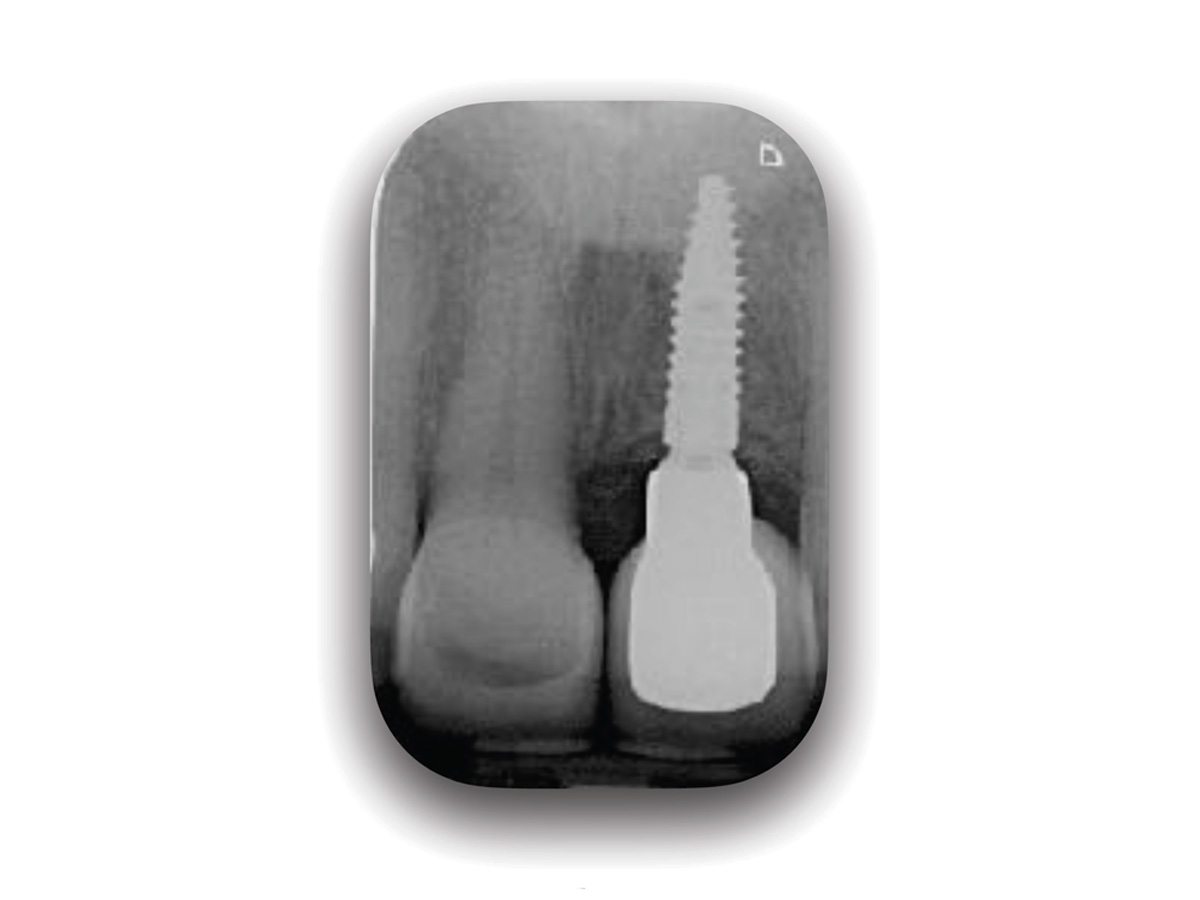

Abbildung 15

Periapikales Röntgenbild 2 Jahre nach der Implantation.

Abbildung 16

Lächeln des Patienten nach Behandlung.

Verwendete Produkte

Produktgalerie überspringen

Zugehörige Produkte

Schwere Schere zum Schneiden der Lamina Hart
Schwere Schere zum Schneiden der Lamina Hart
Artikelnr.: 4290220
Herstellernr.: 11-100-18-07

61,45 €
zzgl. MwSt.
zzgl. Versand
Mehr Info
Cortical Lamina® hart 35x35x1,0 mm für Schalentechnik, dehydriert, Porcine
Cortical Lamina® hart 35x35x1,0 mm für Schalentechnik, dehydriert, Porcine
Artikelnr.: 6311055
Herstellernr.: LS35LS

281,05 €
zzgl. MwSt.
zzgl. Versand
Mehr Info
